礦用扭矩放大器
上海實干研制成功的扭矩放大器可輸出扭矩15000N.m，放大倍數為28倍，本款扭矩放大器可以使操作人員用極小力獲得極大的扭矩，同時也保證了輸出扭矩的精度≤±４%。
扭矩放大器特點：
安全------使用延長桿會造成危險。使用扭矩放大器可以藉由放大倍率4、25或28倍來減少延長桿長度及使用者的出力。
操作空間的限制------使用較長的延長桿在有些工作場合，因?yàn)榭臻g上的限制，可能不適于延長桿使用。
準確------使用扭矩放大器操作會比較順暢、平穩并且可獲得更準確的扭矩。在螺栓鎖緊的過程中可減少體力的支出。 發電廠電力檢修及各工業行業生產檢修安裝現場，緊固和拆卸大直徑螺栓螺母相當困難，尤其在操作人員難以施工的環境中（例如設備周圍空間較小，無法使用加力桿及各類特種扳手等），這一矛盾顯得更為突出。

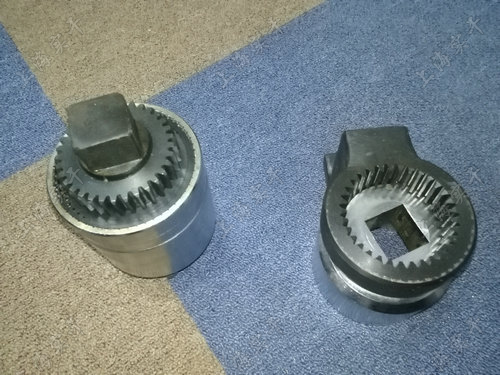

扭矩放大器圖片
扭矩放大器的使用注意事項 ：
（1）需注意配合的扭力扳手的扭矩值,請勿過載使用。
（2）盡量保持扭力扳手驅動頭、倍增器和被鎖物同軸線對準。
（3）盡量保持反作用力臂與抵擋物可靠的平面接觸。
（4）盡量保持反作用力與反作用力臂成直角。
（5）反作用力點應盡量遠離倍增器，并在安全三角區內。
（6）基于安全考慮，不容許使用雙臂或平衡式反作用力臂。
（7）要取下倍增器，先移去扭力扳手和撥動反回彈裝置，切忌敲打。
礦用扭矩放大器
扭矩放大器規格型號
規格型號
(Model) |
螺栓直徑
(M) |
輸出方
(mm) |
傳動比
/ |
重量
（KG） |
最大扭力
（N.m） |
|
SGBZQ-15 |
M20-M30 |
25 |
1 ：4 |
2.6 |
1500 |
|
SGBZQ-20 |
M22-M36 |
25 |
1 ：16 |
3.9 |
2000 |
|
SGBZQ-35 |
M30-M45 |
30 |
1 ： 16 |
5.5 |
3500 |
|
SGBZQ-55 |
M36-M52 |
35 |
1 ： 16 |
7.5 |
5500 |
|
SGBZQ-75 |
M42-M60 |
40 |
1 ：18 |
10 |
7500 |
|
SGBZQ-100 |
M52-M72 |
50 |
1 ：25 |
17 |
10000 |
|
SGBZQ-150 |
M60-M80 |
55 |
1 ：28 |
25 |
15000
|
扭矩放大器的保養
(1) 每年定期更換倍增器內部潤滑油；
(2) 請勿使倍增器外觀受損。關于反回彈安全裝置About Anti Wind-UP Ratchet 在進行鎖緊螺母施工時，高倍率齒輪箱（1：28或更高）會產生一定量的反沖力，而當每次輸入裝置釋放（或松脫）時，會產生回彈動作，回彈方向與操作方向相反。反回彈安全裝置的作用是：當回彈力產生時，反回彈棘輪裝置會保持彈力而不釋放。注意：在鎖緊螺母施工前，須確認反回彈安全裝置與螺母鎖緊操作方向相適應。
扭矩放大器反回彈安全裝置有以下優點：
1.如果意外的松脫，扭矩輸入裝置不會突然向操作方向回彈，保證操作者的安全；
2.沒有反回彈安全裝置，往往需要確認扭矩裝置360度的回旋中沒有任何障礙物，因?yàn)檎系K物會造成倍增器無法使用； 3.反回彈安全裝置配合倍增器反作用力臂的反作用力點可以使倍增器上緊螺母，即使扭矩放大器倒立使用，也可以支撐扭矩倍增器自己本身的重量。
礦用扭矩放大器
